Z-образный элемент в ППУ изоляции  - это фасонное изделие, используемое в качестве компенсационного устройства трубопровода.

Изделие представляет собой отрезок трубы и приваренных с обеих сторон предизолированных отводов.  Z-образник защищён пенополиуретановой теплоизоляцией и покрыт ПЭ или ОЦ гидроизоляционной оболочкой. Элемент может монтироваться в вертикальном и в горизонтальном положении.

Такой элемент полностью соответствует ГОСТу 30732-2006 и может быть 2-х типов, со стандартным или усиленным типом изоляции.

Пример условного обозначения:

Z-образный элемент Ст 426х8 (7)-90о -1-ППУ-ПЭ. ГОСТ 30732.

  • Ст426х8 – стальная труба диаметром 426 мм, толщиной стенки 8 мм;
  • 7 – толщина патрубков 7мм;
  • 90о - угол поворота 90°;
  • 1 – тип изоляции: стандартный;
  • ППУ – пенополиуретан;
  • ПЭ – полиэтиленовая оболочка.

В компании "ТИК" можно заказать Z-образный элемент в ППУ изоляции с параметрами, соответствующими вашему проекту. При этом:

  1. Z-образный элемент может изготавливаться из двух отводов в различных оболочках.

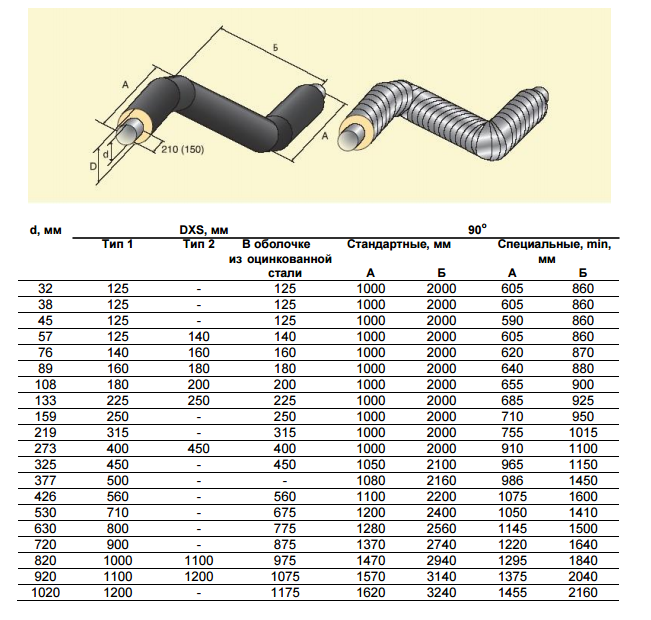

Нестандартный Z-образный элемент может изготавливаться с углами, отличными от 90°, но с сохранением min размеров А и Б. Z-образные элементы для Ø1220 и Ø1420 изготавливаются по спецзаказу.

Наименование изделия
d, мм
