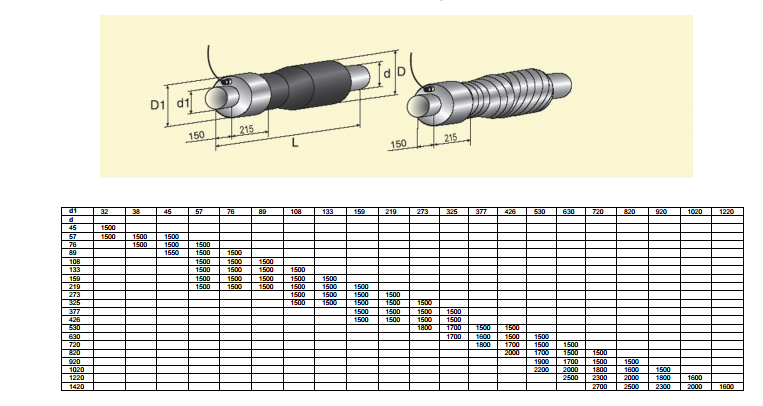

Переход в ППУ изоляции с металлической заглушкой изоляции – это отрезок стальной трубы, защищенный пенополиуретаном и покрытый гидроизоляционной оболочкой, имеющий различные диаметры на торцах, причем один из них завершен металлической заглушкой для временного или постоянного заглушения трубопровода в его конечной точке. При этом кабель вывода (провода системы оперативного дистанционного контроля - ОДК) выводится непосредственно из-под торцевой металлической заглушки.

Такой элемент полностью соответствует ГОСТу 30732-2006 и может быть 2-х типов, со стандартным или усиленным типом изоляции.

Пример условного обозначения:

переход с металлической заглушкой изоляции и кабелем вывода Ст426х7/325х7-1-ППУ-ПЭ-215К. ГОСТ 30732.

  • Ст426х7 – стальная труба диаметром 426 мм, толщиной стенки 7 мм;
  • 325х7 – диаметр выходной стальной трубы 325мм, толщина стенки 7 мм;
  • 1 – тип изоляции: стандартный;
  • ППУ – пенополиуретан;
  • ПЭ – полиэтиленовая оболочка;
  • 215 – длина металлической заглушки 215мм;
  • К – кабель вывода.

В компании "ТИК" можно заказать переход в ППУ изоляции и металлической заглушкой изоляции и кабелем вывода с параметрами, соответствующими вашему проекту. При этом:

  • Элементы с диаметром 32÷720 мм изготавливаются с 3-х жильным кабелем длиной 150 мм.
  • Элементы с диаметром 820÷1420 мм изготавливаются с 5-ти жильным кабелем длиной 150 мм.

Комплект удлинения 3-х или 5-ти жильного кабеля вывода заказывается отдельно.

Наименование изделия
d, мм
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 32x45 мм
45
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 45x57 мм
57
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 38x57 мм
57
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 32x57 мм
57
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 57x76 мм
76
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 45x76 мм
76
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 38x76 мм
76
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 76x89 мм
89
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 57x89 мм
89
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 45x89 мм
89
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 89x108 мм
108
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 76x108 мм
108
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 57x108 мм
108
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 108x133 мм
133
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 89x133 мм
133
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 76x133 мм
133
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 57x133 мм
133
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 133x159 мм
159
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 108x159 мм
159
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 89x159 мм
159
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 76x159 мм
159
Переход в ППУ изоляции с металлической заглушкой изоляции и кабелем вывода, 57x159 мм
159
