Заказная неподвижная опора в ППУ изоляции – это отрезок стальной трубы (патрубок) с ППУ изоляцией, к которому перпендикулярно приварен квадратный металлический фланец, который защищает трубопровод от смещений и перегрузок.

Как и прочие фасонные изделия для труб с ППУ изоляцией, патрубок имеет теплоизоляцию в виде пенополиуретана и защитную оболочку.

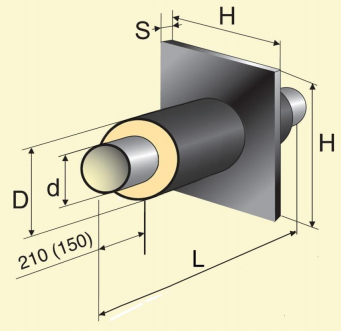

Данная продукция изготавливается в соответствии с ГОСТом 30732-2006. В пункте В.8 Неподвижная опора конструкция и размеры чётко определены. См. таблицу:

Основные параметры – это d, H, S, Pmax (максимальная нагрузка на элемент опоры).

Геометрические размеры H, S и нагрузка Pmax разрабатываются в проектной документации на стадии проектирования.

Смысл заказной продукции – заказать можно как длину изделия (L), так и другие параметры: геометрические размеры H и S.

Маркировка заказной неподвижной опоры в ППУ изоляции

заказной элемент неподвижной опоры Ст426х7-1-ППУ-ПЭ-З, ГОСТ 30732., где:

  • заказной элемент неподвижной опоры Ст – заказной стальной элемент неподвижной опоры;
  • 426 - наружный диаметр (D) - 426 мм;
  • 7 – толщина стенки – 7 мм;
  • 1 - изоляция типа 1;
  • ППУ-ПЭ - пенополиуретан в оцинкованной оболочке;
  • З - заказной.

В компании "ТИК" можно заказать неподвижную опору в ППУ изоляции с параметрами, соответствующими вашему проекту.
