Неподвижная опора в ППУ изоляции в оцинкованной оболочке, стандартная
Стандартная неподвижная опора в ППУ изоляции в оцинкованной оболочке – это отрезок стальной трубы (патрубок) с ППУ изоляцией, к которому перпендикулярно приварен квадратный металлический фланец, который защищает трубопровод от смещений и перегрузок.
Как и прочие фасонные изделия для труб с ППУ изоляцией, патрубок имеет теплоизоляцию в виде пенополиуретана и защитную оцинкованную оболочку (ОЦ).

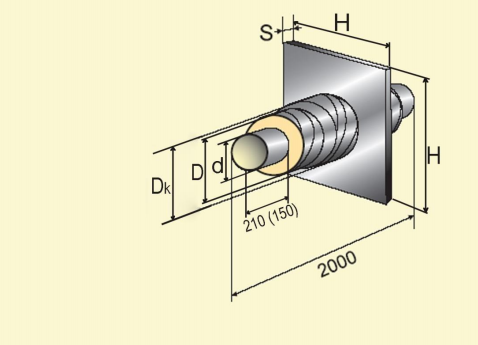

Данная продукция изготавливается в соответствии с ГОСТом 30732-2006. В пункте В.8 Неподвижная опора конструкция и размеры чётко определены. См. таблицу:
Основные параметры – это d, H, s, Pmax (максимальная нагрузка на элемент опоры).
Геометрические размеры H, S и нагрузка Pmax разрабатываются в проектной документации на стадии проектирования.
Маркировка стандартной неподвижной опоры в ППУ изоляции в оцинкованной оболочке
элемент неподвижной опоры Ст426х7-1-ППУ-ОЦ. ГОСТ 30732, где:
- стандартный элемент неподвижной опоры Ст – стандартный стальной элемент неподвижной опоры;
- 426 - наружный диаметр (D) - 426 мм;
- 7 – толщина стенки – 7 мм;
- 1 - изоляция типа 1;
- ППУ-ОЦ - пенополиуретан в оцинкованной оболочке;
В компании "ТИК" можно заказать стандартную неподвижную опору в ППУ изоляции в оцинкованной оболочке с параметрами, соответствующими вашему проекту.
