Стандартный отвод в ППУ изоляции с металлической заглушкой представляет собой соединительный элемент для труб в ППУ, используемый для изменения направления тепловой трассы, один из концов которых закрыт для временного заглушения трубы в конечной точке трубопровода.

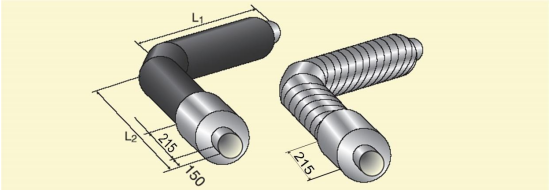

  • На отводы устанавливаются металлические заглушки изоляции длиной 215 мм.
  • Провода системы ОДК под металлической заглушкой изоляции закольцованы.
  • Стандартом предусмотрены углы отводов — 90˚, 60˚, 45˚, 30 ˚ , остальные изготавливаются по заказу.
  • По специальному заказу возможно изготовление отвода с измененными плечами L и другой длиной патрубков.

Маркировка отвода в ППУ изоляции с металлической заглушкой:

отвод с металлической заглушкой изоляции Ст 426х8 (7) –90о – 1–ППУ-ПЭ-215. ГОСТ 30732, где:

  • отвод с металлической заглушкой изоляции Ст – отвод стальной с металлической заглушкой;
  • 426 - наружный диаметр (D) - 426 мм;
  • 8 - толщина стенки отвода (S) - 8 мм;
  • 7 – толщина патрубков – 7 мм;
  • 90о - угол поворота - 90°;
  • 1 - изоляция типа 1;
  • ППУ-ПЭ - пенополиуретан в полиэтиленовой оболочке;
  • 215длина металлической заглушки – 215мм.

В компании "ТИК" можно заказать стандартный отвод в ППУ изоляции с металлической заглушкой с параметрами, соответствующими вашему проекту.

Наименование изделия
d, мм
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 32 мм
32
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 38 мм
38
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 45 мм
45
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 57 мм
57
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 76 мм
76
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 89 мм
89
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 108 мм
108
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 133 мм
133
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 159 мм
159
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 219 мм
219
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 273 мм
273
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 325 мм
325
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 377 мм
377
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 426 мм
426
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 530 мм
530
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 530 мм
530
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 630 мм
630
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 630 мм
630
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 720 мм
720
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 720 мм
720
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 820 мм
820
Отвод в ППУ изоляции стандартный с металлической заглушкой изоляции, 820 мм
820
