Технические характеристики

d, мм
32x3,0
В полиэтиленовой оболочке DхS, мм
Тип 1
Тип 2
110/125x2,5
В оболочке из оцинкованной стали DхS, мм
Тип 1
Тип 2
125x0,55

Ориентировочная масса 1м изолированной трубы, кг

В полиэтиленовой оболочке
Тип 1
Тип 2
3,58/3,90
В оболочке из оцинкованной стали
Тип 1
Тип 2
5,83

Описание

Пример заказа изделия:
  • Труба стальная наружным диаметром 32 мм, Сталь 20 ГОСТ 20295-85, толщиной стенки 3,0 мм, с изоляцией типа 1 из пенополиуретана в ПЭ оболочке: Труба 32х3,0-1-20 ГОСТ 20295-ППУ-ПЭ ГОСТ 30732-2019.
  • Труба стальная наружным диаметром 32 мм, Сталь 20 ГОСТ 20295-85, толщиной стенки 3,0 мм, с изоляцией типа 1 из пенополиуретана в ОЦ оболочке: Труба 32х3,0-1-20 ГОСТ 20295-ППУ-ОЦ ГОСТ 30732-2019.
Примечания:
  1. В случае применения несущей трубы из ОЦ стали , в маркировке указывается название «Труба СТ ОЦ…».

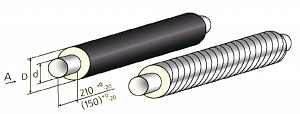

  2. d – наружный диаметр трубы, D-наружный диаметр оболочки, S-толщина оболочки.
  3. Размер неизолированной части трубы: 150-20 мм – для диаметров до 219 мм включительно, 210-20 мм – для остальных диаметров.
  4. Труба и все последующие элементы до диаметра 219 включительно поставляются как из черной, так и из оцинкованной трубы для горячего и холодного водоснабжения.
  5. Длина труб для выполнения работ не более (12,4м)по нанесению ППУ-изоляции по стандартному технологическому процессу должна быть:
    • от 8,0 до 12,2 м для труб Ø 28-219 включительно;
    • от 10,0 до 12,2 м для труб Ø 273-1420 включительно;
    • не более 12.4 м для труб всех диаметров(по согласованию с Заказчиком допускается применение труб нестандартной длины).
  6. Толщина стенки стальных труб должна быть не меньше минимальной, приведенной в таблице выше. Трубы должны соответствовать «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работаю- щее под избыточным давлением».
  7. Количество проводников СОДК должно быть:
    • для труб диаметром до 426 мм включительно – не менее двух;
    • для труб диаметром от 530 до 720 мм включительно – не менее трёх;
    • для труб диаметром 820 мм и более – не менее 5, с 2-контурной системой контроля.
  8. Допуски по линейным размерам фасонных изделий принимаются для: d < 325 Н + 5 мм, L + 10 мм; для d < 325 Н + 10 мм, L + 15 мм
  9. Трубы и фасонные изделия Ø1220 мм, Ø1420 мм изготавливаются по специальному заказу.
  10. Все фасонные изделия могут быть изготовлены с изоляцией типа 2.
  11. По специальному заказу допускается изготовление труб и фасонных изделий Ø 820 Ø1420 с двумя системами контроля.
  12. Толщина ППУ изоляции может быть изменена по требованиям Заказчика.
  13. По требованиям Заказчика возможно изготовление изделия с антикоррозионным покрытием (АКП).
